四川長寧和重慶涪陵頁巖氣田是我國現今的海相頁巖氣開發的重點區域，分別位于上奧陶統五峰組至下志留統龍馬溪組在川南和川東的兩個沉積中心。兩個地區的五峰-龍馬溪組優質頁巖的平均TOC含量和厚度相似，但是頁巖的孔隙度和含氣量卻存在顯著差異（圖1），如長寧和涪陵頁巖氣田高產層段的頁巖氣含氣量為2.4–5.5 m3/t和4.7–7.2 m3/t（鄒才能等，2016），造成這一差異的主控地質因素尚不是很明確。近期廣州地化所廖玉宏研究員課題組以四川省長寧縣雙河鎮（SH-1井）和重慶市南川區三泉鎮（SQ-1井）兩口自鉆淺井為研究對象，全面分析了川南和川東兩個沉積中心的五峰-龍馬溪組頁巖在有機質豐度（TOC）、礦物成分、孔隙度以及孔隙結構上的差異，并與涪陵頁巖氣田的JY4井頁巖進行了對比。SH-1井位于川南低陡褶皺帶，SQ-1井和JY4井位于川東高陡褶皺帶，更靠近齊岳山逆沖大斷裂，因此，SH-1井頁巖受到的擠壓變形較弱。另外幾個地區的五峰-龍馬溪組頁巖沉積環境也存在差異，為研究五峰-龍馬溪組頁巖微觀孔隙和含氣性的主控地質因素提供了良好條件。
圖1. JY1井、SQ-1井和SH-1井五峰-龍馬溪組頁巖的頁巖氣潛力參數
在同一口井，碳酸鹽礦物含量較低的頁巖樣品的孔容和比表面積與TOC具有良好的線性相關關系（圖2），說明TOC是決定頁巖物性及含氣性的主要因素之一。此外，具有相似TOC值和碳酸鹽礦物含量的頁巖樣品的Vtotal遵循SH-1＞SQ-1＞JY4（圖2），表明較弱的構造擠壓變形有利于五峰-龍馬溪組頁巖的孔隙保存，因而不是長寧地區峰-龍馬溪組頁巖孔隙度和含氣性相對較差的主控地質因素。

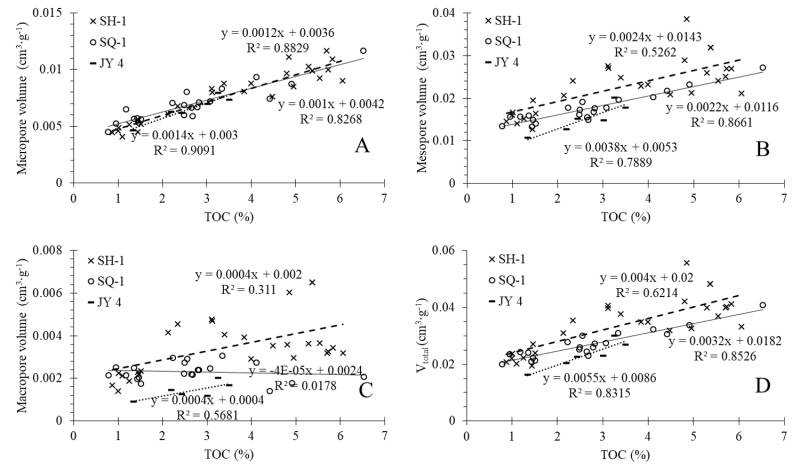

圖 2. SH-1井、SQ-1井和JY4井五峰-龍馬溪組頁巖樣品納米孔體積與TOC的關系。
我國南方地區奧陶系的沉積地層主要為碳酸鹽巖，黔中隆起的抬升導致碳酸鹽地層的剝蝕，導致相鄰的川南沉積中心發育的五峰-龍馬溪組優質頁巖段具有更高的碳酸鹽礦物含量。SH-1井五峰-龍馬溪組頁巖的測試結果顯示，碳酸鹽礦物含量增加10%，具有相似TOC值的頁巖樣品的總孔體積（Vtotal）和總比表面積（Stotal）均減少約30%（圖3）。

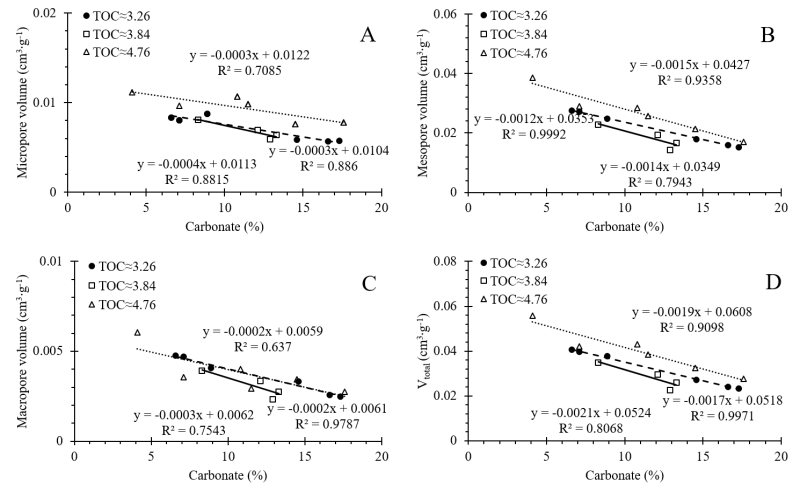

圖3. SH-1井五峰-龍馬溪組頁巖中具有相似TOC樣品的納米孔體積與碳酸鹽礦物含量的關系。A) 微孔體積 (Vmic) vs 碳酸鹽礦物含量; B) 中孔體積 (Vmes) vs 碳酸鹽礦物含量; C) 宏孔體積 (Vmac) vs 碳酸鹽礦物含量; D) 總孔體積 (Vtotal = Vmic + Vmes + Vmac) vs 碳酸鹽礦物含量.
場發射掃描電子顯微鏡圖像也支持上述結論。高碳酸鹽礦物含量的頁巖樣品的粒間孔大多被碳酸鹽膠結物填充，碎屑顆粒之間呈線狀或鑲嵌狀接觸，孔隙空間的連通性差，焦瀝青中發育的有機孔孔徑較小，部分有機質顆粒甚至被隔離于孔隙網絡空間之外（圖4）。說明五峰-龍馬溪組頁巖的物性特征明顯受到了碳酸鹽礦物膠結作用的顯著影響，游離氣和吸附氣的儲存空間降低。
圖4. SH-1井龍馬溪組頁巖樣品高碳酸鹽含量的SH-147a (碳酸鹽礦物=22.5%, TOC=4.2 wt.%)的場發射掃描電子顯微鏡圖像。
與SQ-1井的孔體積和比表面積僅僅表現出與TOC具有非常好的線性關系有所不同，SH-1井的孔體積和比表面積很明顯既受到TOC的影響又受到碳酸鹽礦物的影響，因此川南地區五峰-龍馬溪組頁巖的高有機質層段并不必然具有高孔容和高比表面積特征(圖5)。碳酸鹽膠結作用對孔隙和裂縫的充填，抵消了川南弱構造擠壓變形帶來的孔隙更為發育的優勢。

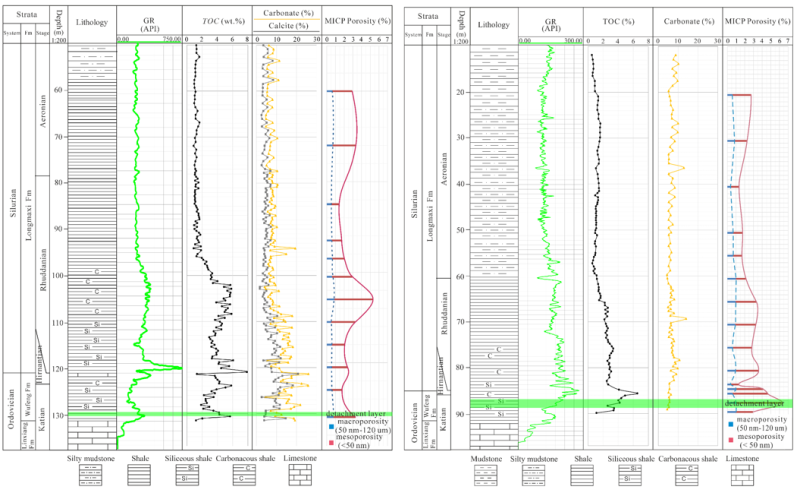

圖5：SH-1井和SQ-1井五峰-龍馬溪組頁巖總有機碳含量（TOC）、碳酸鹽礦物含量以及壓汞孔隙度深度圖
上述結果系統明確了頁巖的TOC、碳酸鹽礦物膠結和構造擠壓變形對川南地區五峰-龍馬溪組頁巖微觀孔隙結構及含氣性的影響，對于我國海相頁巖氣的勘探和開發具有重要理論意義。該研究主要得到了中國科學院先導專項（B類）的資助。論文發表在石油地質國際主流期刊《AAPG Bulletin》上，第一作者為在站博士后鄭益軍，通訊作者為廖玉宏研究員，共同作者還包括王云鵬研究員、熊永強研究員和彭平安院士。該論文提供的廖玉宏研究員在重慶石柱縣漆遼五峰-龍馬溪組頁巖剖面考察的照片被選為該雜志本期封面（圖6）。
圖6：《AAPG Bulletin》當期封面
論文信息：
Zheng, Y.(鄭益軍), Liao, Y.*(廖玉宏), Wang, Y.(王云鵬), Xiong, Y.(熊永強), Peng, P.(彭平安), 2022. The main geological factors controlling the Wufeng–Longmaxi formation shale gas content. AAPG Bulletin 106(10), 2073–2102.
